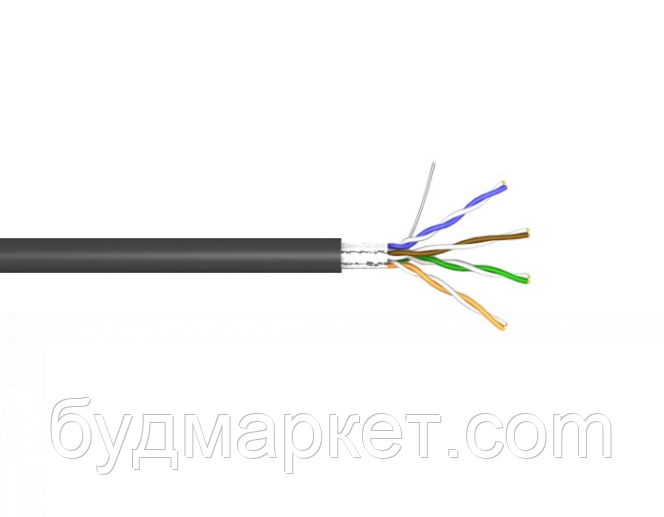

Кабель LAN КПВЭ-ВП 4*2*0,51 (FTP cat.5) вита пара

Кабель LAN КПВЭ-ВП 4*2*0,51 (FTP-cat.5) витая пара, Одескабель

Комп'ютерний кабель мережевий з можливістю прокладки поза приміщень.
– Виробник: «Одескабель».
– Призначення: мережевий кабель для зовнішньої прокладки.
– Матеріал провідника: мідь .
– Кількість жил: 8 .
– Кількість пар: 4 (виті пари).
– Діаметр провідника: 0.51 мм.
– Екран: F/UTP.
– Категорія: 5Е
– Колір: Чорний.

ОПИС КАБЕЛЮ КППЭ-ВП (100) 4*2*0,51 (F/UTP-cat.5E) ОДЕСКАБЕЛЬ
ЗАСТОСУВАННЯ
PBX, V. 11, X. 21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Мбіт/с, 100 VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Мбіт/с, Gigabit Ethernet (1000BASE-T), Firewire 100 Мбіт/с
ВІДПОВІДНІСТЬ ВИМОГАМ ISO/IEC 11801:2002 EN 50173-1:2002 ANSI/TIA/EIA-568-B 2-2001 IEC 61156-5:2002 ТУ У 31.3-05758730-020-2002
КОНСТРУКЦІЯ
Струмопровідна жила: мідна м'яка дріт. Діаметр: 0,51 мм (24 AWG).
Ізоляція: поліетилен. Діаметр провідника: 1,07 мм Пара: 2 скручених разом провідника. Колірна ідентифікація жив: пара 1: біло-синя / синя пара 2: біло-помаранчева / помаранчева пара 3: біло-зелена / зелена пара 4: біло-коричнева / коричнева Сердечник: 4 пари скручені разом з корделем.
Екран пари: алюмополімерної стрічка (металом всередину). Під екраном прокладена мідна луджена контактна дріт діаметром 0,4 мм
Зовнішня оболонка: світлостабілізована поліетилен Колір оболонки: чорний Максимальний діаметр кабелю: 7,6 мм
УМОВИ ПРОКЛАДАННЯ ТА ЕКСПЛУАТАЦІЇ
Для зовнішньої прокладки в телефонній каналізації, колекторах, шахтах, по стінах будівель. Експлуатація в умовах підвищених електромагнітних впливів при частотах до 100 МГц.
МЕХАНІЧНІ ХАРАКТЕРИСТИКИ
Температурний діапазон:
Під час монтажу -15 °C ... +60 °C
Після монтажу -50 °C ... +60 °C
Радіус вигину:
Під час монтажу не менше 10 x діаметрів кабелю.
Після монтажу не менше 4 x діаметрів кабелю.
ЕЛЕКТРИЧНІ ХАРАКТЕРИСТИКИ ПРИ 20°C
Розтягуючі зусилля не більше 85 Н.
Опір постійному струму не більше 96 Ом/км
Опір ізоляції не менше 5 ГОм/км.
Робоча ємність не більше 56 пФ/м.
Швидкість поширення сигналу не менше 0,68 с.
Затримка поширення сигналу не більше 534+36/кв. кор.f нс/100 м.
Зміщення затримки на частоті: 100 МГц не більше 45 нс/100 м.
Хвильовий опір в діапазоні частот: 1-100 МГц 100±10 Ом.
Загасання по екрану в діапазоні частот: 30-100 МГц до 40 дБ.
Випробувальна напруга між жилами, жилами і екраном (пост. струм, 2) 2,5 кВ.
Робоча напруга (пост. струм) 72 В
